引导轮的密封防护结构是如何工作的？

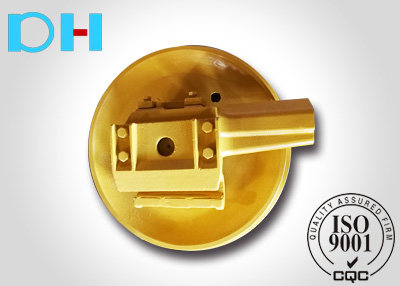

引导轮作为履带式工程机械的核心导向部件，其密封防护结构的核心使命是阻挡泥沙、水分等杂质侵入内部轴套与轮毂，同时防止润滑脂泄漏，保障部件顺畅转动。目前主流采用“迷宫式密封+浮动油封”的双重防护设计，通过“物理阻隔+精密密封+油脂屏障”的协同作用，适配土方、矿山等多尘恶劣工况，具体工作原理如下：

第一层防护为迷宫式密封，承担初步拦截大颗粒杂质的作用。该结构由引导轮端盖与轮毂上的锯齿形环形槽相互嵌套组成，形成曲折交错的环形通道。当设备作业时，随履带转动溅向引导轮的泥沙、碎石等大颗粒杂质，首先会被环形槽的凸起结构阻挡，多数杂质在重力和引导轮转动产生的离心力作用下直接掉落。少量进入通道的细小杂质，会因通道曲折形成的“死区”失去动能，无法继续向内部渗透。同时，密封通道内填充的锂基润滑脂会形成一层油膜，填补通道间隙，进一步阻挡杂质侵入，减轻后续精密密封部件的防护压力。

第二层防护为浮动油封，是阻断杂质和防漏的核心防线。浮动油封由一对经高精度研磨的金属密封环和配套橡胶O型圈组成，金属环密封面贴合精度可达微米级，橡胶O型圈安装在金属环的环形凹槽内。装配时，O型圈依靠自身弹性将两个金属环紧密压紧，形成无间隙的密封面；同时，引导轮内部的润滑脂压力会进一步强化金属环的贴合力度，确保密封紧密。当引导轮转动时，两个金属环会随轮毂同步转动，密封面之间会形成一层极薄的润滑脂油膜，既减少金属环之间的摩擦损耗，又能完全阻断微小杂质和水分的侵入，同时牢牢锁住内部润滑脂，避免泄漏。

双重结构的协同作用的大幅提升防护可靠性。迷宫式密封先过滤80%以上的大颗粒杂质，降低浮动油封的磨损风险；浮动油封则针对微小杂质和水分实现精密拦截，形成“粗滤+精封”的防护体系。此外，内部填充的润滑脂不仅是润滑介质，更作为动态密封补充，当密封面出现轻微磨损时，润滑脂会及时填充磨损间隙，维持密封效果。对于矿山、泥泞等工况，部分引导轮还会在双重结构基础上增加防尘罩、唇形油封等第三道防护，进一步阻挡杂质，确保密封结构在高频冲击、多尘环境下长期稳定工作。
